Základní popis:

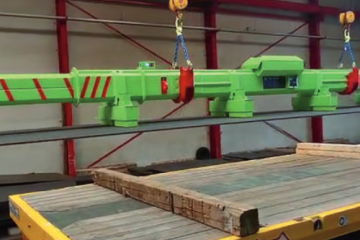

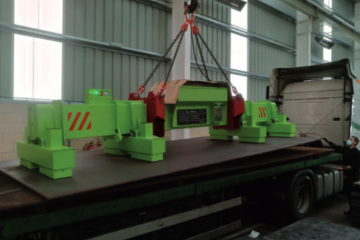

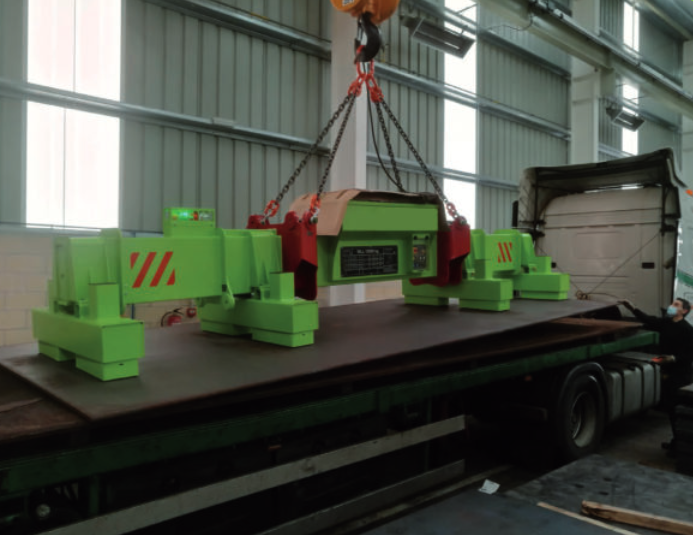

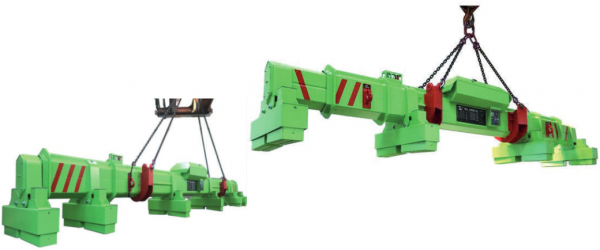

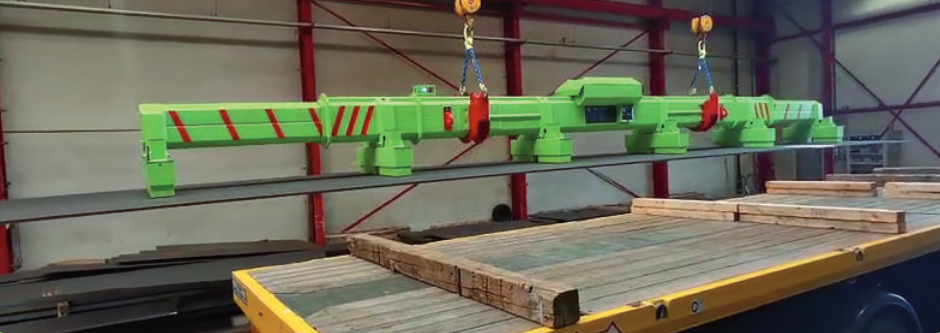

Teleskopické vazníky FXE-TT jsou vybaveny elektrohydraulickými teleskopickými rameny a jsou vhodné pro manipulaci s plechy délky 3–16m. Systém se skládá z pevných a pohyblivých příček, z nichž každá je vybavena dvěma magnetickými moduly. Délku vazníku lze individuálně nastavit pomocí rádiového dálkového ovládání. Magnetický systém lze zapnout na samotném krovu nebo na rádiovém dálkovém ovládání, které je součástí dodávky.

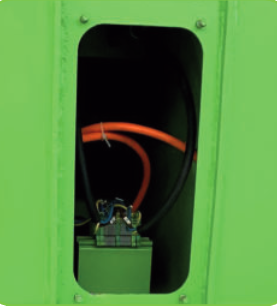

Chytré detaily • Hlavní nosník vytvořený jako supertuhá sekční trubka; testováno na 600 000 zátěžových cyklů • Možnost zavěšení na jeden nebo dva jeřábové háky • 4 přídavné kotvící body pro manipulační nástavce po 4,5 t nebo volitelně také navařovací háky • Servisní klapka na koncích hlavy • Vnitřní energetický řetěz pro vedení kabelů • Snadno dostupné palubní ovládací a servisní klapky na všech přípojných bodech • Spirálové kabely napájejí plovoucí zavěšené magnetické moduly • Pružinové tlumiče v magnetickém odpružení zajišťují kompenzaci průhybu a rovnoměrné rozložení zatížení • Masivní spínací mechanismus kontroluje napnutí řetězu a umožňuje uvolnění pouze při nezatíženém řetězu • Bezúdržbová LED signálka • Ergonomické a praktické rádiové dálkové ovládání • Dodáváno se zástrčkou – Plug and Play

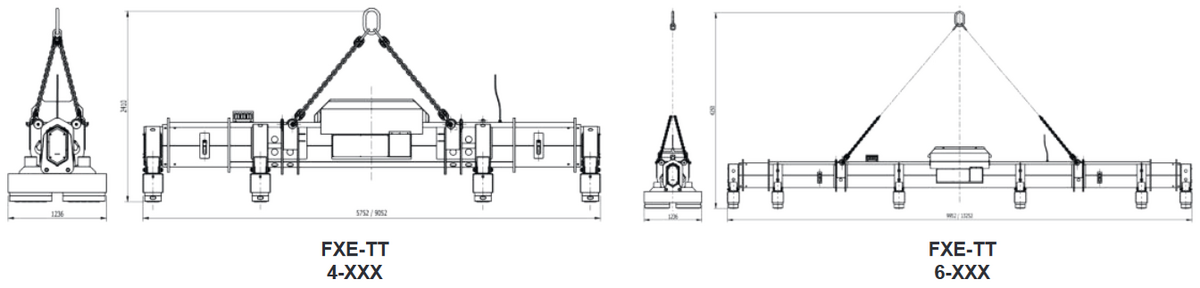

| Typ | Kat. č. | Rozměry zatížení-tloušťka min.(mm) | Rozměry zatížení-délka min.(mm) | Rozměry zatížení-délka max.(mm) | Rozměry zatížení-šířka min.(mm) | Rozměry zatížení-šířka max.(mm) | Zatížení (kg) | Váha (kg) |
|---|---|---|---|---|---|---|---|---|
| FXE-TT 4–11000 | 1068 0410 | 5 | 3000 | 12000 | 500 | 3500 | 11.000 | 2500 |
| FXE-TT 4–14000 | 1068 0414 | 5 | 3000 | 12000 | 500 | 3500 | 14.000 | 2500 |
| FXE-TT 4–16500 | 1068 0416 | 5 | 3000 | 12000 | 500 | 3500 | 16.500 | 2600 |
| FXE-TT 4–20000 | 1068 0420 | 8 | 3000 | 12000 | 500 | 3500 | 20.000 | 2600 |
| FXE-TT 6–16000 | 1068 0616 | 5 | 3000 | 16000 | 500 | 3500 | 16.000 | 4200 |
| FXE-TT 6–20000 | 1068 0620 | 5 | 3000 | 16000 | 500 | 3500 | 20.000 | 4200 |
| FXE-TT 6–24000 | 1068 0624 | 5 | 3000 | 16000 | 500 | 3500 | 24.000 | 4300 |
| FXE-TT 6–30000 | 1068 0630 | 8 | 3000 | 16000 | 500 | 3500 | 30.000 | 4500 |
