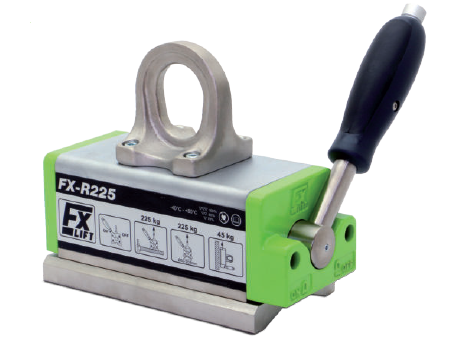

Základní popis:

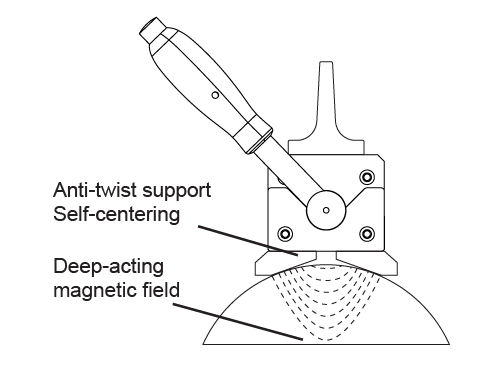

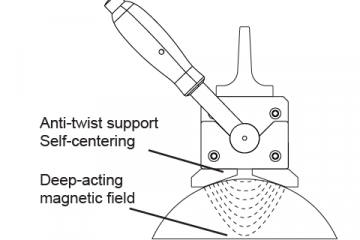

Řada zvedacích magnetů pro manipulaci s kulatým materiálem. Hluboký úhlový hranol zajišťuje bezpečné umístění na náklad a směruje magnetické pole hluboko do materiálu. Magnetický systém lze dobře spínat v celém rozsahu průměrů a nedochází k zpětnému rázu, střihu zátěže v důsledku zkroucení je zabráněno překrývajícím se hranolem. Pro FX-R není problém plochý materiál v malé tloušťce. Hluboký hranol s mělkým úhlem chrání magnetické pole hluboko v materiálu. U horkých obrobků chrání hluboký hranol magnetické jádro před přehřátím.

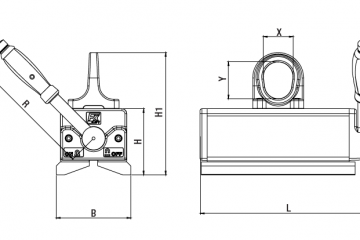

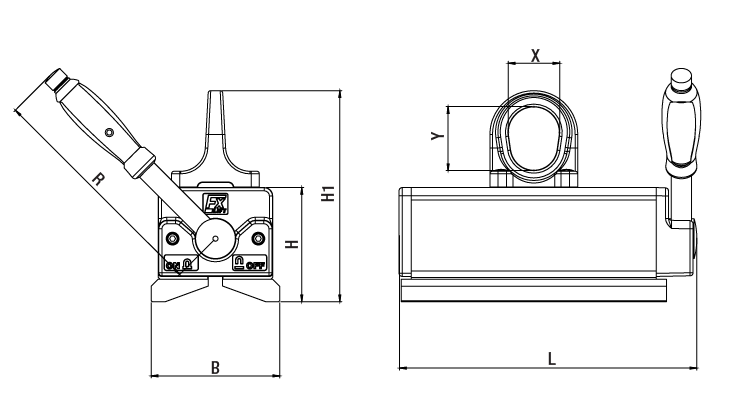

| Typ | Kat. č. | Max. nosnost – plochý materiál (kg) | Max.nosnost – kulatý materiál (kg) | Max.nosnost od (mm) | Rozměr (mm) L | Rozměr (mm) B | Rozměr (mm) H | Rozměr (mm) H1 | Rozměr (mm) R | Rozměr (mm) X/Y | Váha (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FX-R100 | 1101 0101 | 100 kg | Ø25–150 mm – 100 kg | 8 | 161 | 70 | 60 | 132 | 136 | 30/42 | 4 |
| FX-R225 | 1101 0221 | 225 kg | Ø50–205 mm – 225 kg | 10 | 205 | 98 | 78 | 170 | 190 | 42/53 | 9,5 |
| FX-R450 | 1101 0451 | 450 kg | Ø50–270 mm – 450 kg | 20 | 288 | 126 | 94 | 207 | 228 | 51/62 | 22 |
| FX-R750 | 1101 0751 | 750 kg | Ø70–370 mm – 750 kg | 20 | 361 | 170 | 94 | 262 | 261 | 60/76 | 49 |
| FX-R1200 | 1101 1201 | 1200 kg | Ø120–560 mm – 1200 kg | 40 | 472 | 248 | 334 | 409 | 261 | 68/89 | 127 |
| FX-R1800 | 1101 1801 | 1800 kg | Ø120–560 mm – 1800 kg | 40 | 648 | 248 | 334 | 534 | 261 | 68/89 | 182 |
