Základní popis:
Pro výběr správného modelu zvedacího magnetu je třeba vzít v úvahu pět dalších faktorů, které ovlivňují zvedací sílu kromě hmotnosti nákladu.
1. Kontaktní plocha Pokud existuje vzdálenost (vzduchová mezera) mezi zvedacím magnetem a nákladem, který má být zvedán, magnetický tok je ztížen a tím se snižuje nosnost. Rez, barva, špína, papír nebo hrubý opracovaný povrch mohou mít za následek vznik takové vzduchové mezery a následně znamenat snížení zvedací síly.

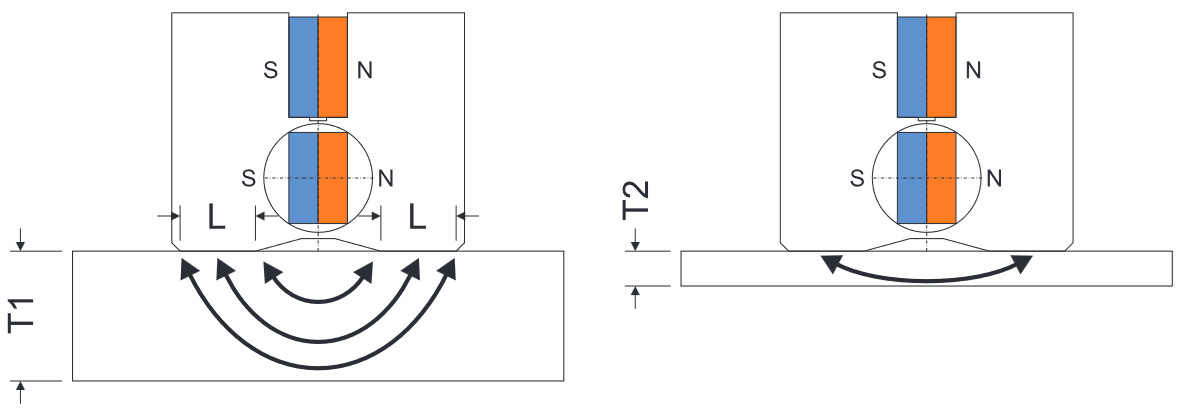

2. Tloušťka materiálu Magnetický tok zvedacích magnetů vyžaduje minimální tloušťku materiálu. Pokud obrobek nedosahuje této minimální tloušťky, je zvedací síla menší. Pro větší výhody zdvihu jsou vyžadovány větší tloušťky materiálu.

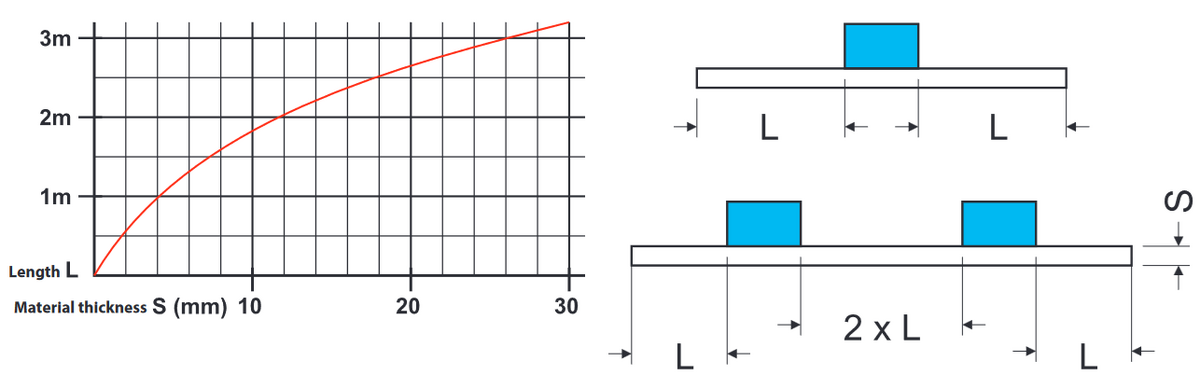

3. Rozměry obrobku / vnitřní stabilita Je-li délka nebo šířka břemene větší, obrobek se prohýbá a mezi zvedacím magnetem a břemenem se zejména při malých tloušťkách materiálu vytvoří vzduchová mezera. Tím se snižuje zvedací síla zvedací magnety.
4. Složení břemene, které má být zvednuto Ocel s nízkým obsahem uhlíku je dobrým magnetickým vodičem např. F1110 nebo St37. Slitina oceli s vysokým obsahem uhlíku nebo s jinými materiály, jako je ocel, ztrácí své magnetické vlastnosti, takže síla zvedacích magnetů je nízká. Tepelné úpravy, které ovlivňují ocelová konstrukce také snižuje nosnost. Čím je ocel tvrdší, tím horší je její odezva na magnety a má tendenci zachovat si zbytkový magnetismus. Jmenovitý výkon našich zvedacích magnetů platí pro ocel s nízkým obsahem uhlíku, jako je C 40 / St37.
| Materiál | Zdvihací síla (%) |
|---|---|
| Uhlíková ocel 0,1–0,3 % C ST37/52 | 100 |
| Uhlíková ocel 0,4 – 0,5 % C | 90 |
| Legovaná ocel 2312/2379… | 80 – 90 |
| Litina GGG | 70 – 80 |
| Litina GG | 45 – 60 |
| Legovaná ocel kalená na 55–60 HRc | 40 – 50 |
| Nerezová ocel | 0 |
| Mosaz, hliník, měď | 0 |

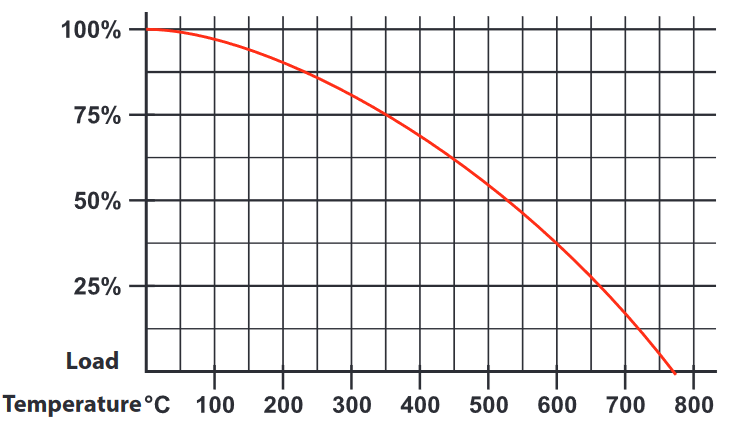

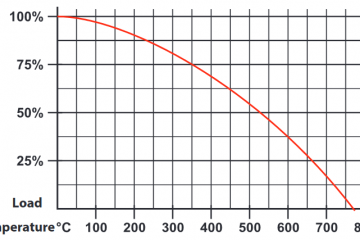

5. Teplota zvednutého břemene Čím vyšší je teplota, tím rychleji molekuly vibrují ocelí. Rychle vibrující molekuly poskytují magnetickému toku vyšší odolnost. Naše údaje platí pro max. 80 °C. Téměř stejným způsobem jsou faktory 1,2,4,5 patrné také v magnetickém upínání.
