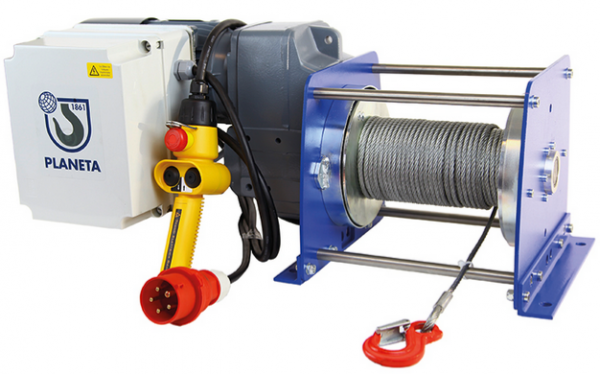

Základní informace:
Tato verze je vhodná pro mnoho aplikací a je konfigurována s drážkovaným bubnem, ovládáním stykače s ručním ovládacím tlačítkem a síťovým konektorem. Tato verze je k dispozici ze skladu v prefabrikovaném stavu. V krátké době k němu lze přidat různé možnosti.
Standardní vlastnosti:
- Nosnost od 250 kg do 2 000 kg
- Drážkované ovládání bubnu a stykače
- Převodovka s čelním ozubením a brzděný motor
- Třífázové motory nebo motory na střídavý proud
- Krytí motoru IP55, pracovní cyklus 60 %
- Nízká údržba s celoživotním mazáním
- Klasifikace FEM M3 (1Bm)
- Dokumentace alternativně v němčině nebo angličtině
- Zkušební kniha a ES prohlášení
Příplatková příslušenství:
- Lano a hák, které jsou kompletně namontované
- Přítlačný válec bubnu
- Ochranný kryt bubnu
- Koncové spínače
| Typ PFW-C | 250 | 500 | 990 | 2000 |
|---|---|---|---|---|
| Nosnost v 1. vrstvě lana do max. zdvih./taž. vzdálenosti- kg/m | 250/7 | 500/7 | 990/6 | 2,000/5 |
| Nosnost v 2. vrstvě lana do max. zdvih./taž. vzdálenosti- kg/m | 220/16 | 440/16 | 865/16 | 1,750/14 |
| Nosnost v 3. vrstvě lana do max. zdvih./taž. vzdálenosti- kg/m | 195/27 | 390/27 | 770/26 | 1,550/24 |
| Nosnost v 4. vrstvě lana do max. zdvih./taž. vzdálenosti- kg/m | 175/38 | 350/39 | 695/39 | 1,400/35 |
| Nosnost v 5. vrstvě lana do max. zdvih./taž. vzdálenosti- kg/m | 160/51 | 320/52 | 630/51 | 1,270/48 |
| Nosnost v 6. vrstvě lana do max. zdvih./taž. vzdálenosti- kg/m | 145/65 | 295/65 | 580/65 | 1,165/61 |
| Nosnost v 7. vrstvě lana do max. zdvih./taž. vzdálenosti- kg/m | 135/81 | 270/81 | 535/80 | 1,075/75 |
| Průměr lana – mm | 5 | 6 | 8 | 12 |
| Požad. délka lana zbýv. na bubnu – m | 1.0 | 1.2 | 1.6 | 2.4 |
| Rychlost lana 1. vrstvě cca m/min | 8 | 8 | 8 | 8 (4)* |
| Rychlost lana v 2. vrstvě – cca m/min | 9 | 9 | 9 | 9 (4)* |
| Rychlost lana v 3. vrstvě – cca m/min | 10 | 10 | 10 | 10 (5)* |
| Rychlost lana v 4. vrstvě – cca m/min | 11 | 11 | 11 | 11 (5)* |
| Rychlost lana v 5. vrstvě – cca m/min | 12 | 12 | 12 | 12 (6)* |
| Rychlost lana v 6. vrstvě – cca m/min | 13 | 13 | 13 | 13 (6)* |
| Rychlost lana v 7. vrstvě – cca m/min | 14 | 14 | 14 | 14 (7)* |
| Výkon motoru – kW | 0.37 | 0.75 | 1.5 | 2.6 (1.5)* |
| PFW-C s 400 V – Objednávka č. | H62100 | H62110 | H62130 | H62150 |
| PFW-C s 230 V (*) – Objednávka č. | H62109 | H62119 | H62139 | H62159 |
